S7-200SMART與PROFINET IO通信實測

大家都知道S7-200SMART是S7-200的迭代產品，在國內擁有廣大的用戶基礎。所以隨著用戶需求的不斷提高，廠家也在不斷的升級該系列產品的功能!

隨著V2.4版本的固件面世，S7-200SMART支持PN主站功能已經有一段時間了，不少用戶反饋由于S7-200SMART只能做服務器端，不能作為IO設備，所以就出現了S7-200MART做主站而S7-1200做I/O從站的故事。不少用戶覺得這是小馬拉大車。西家開放S7-200SMART的PN接口，應該是針對G120變頻器和V90伺服驅動的應用。不管初衷是什么，我們今天主要來實測一下凌科公司的IO與S7-200SMART的通信。

硬件：S7-200SMART（需升級至V2.4固件版本)+凌科R51C1-PN(-PRO)+擴展模塊E10C1、E20C1、E3041、E4041

整個步驟還是比較簡單容易的：

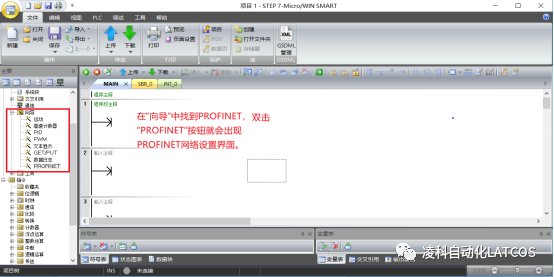

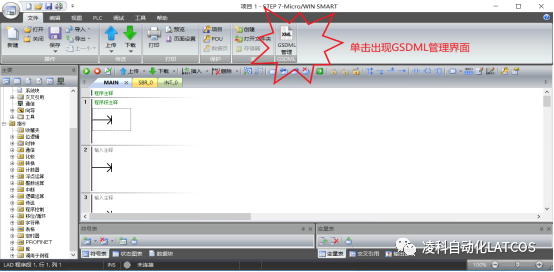

1、打開S7-200SMART的軟件STEP-7-MicroWIN-SMARTV2.4，導入I/O設備R51C1-PN(-PRO)的GSD文件

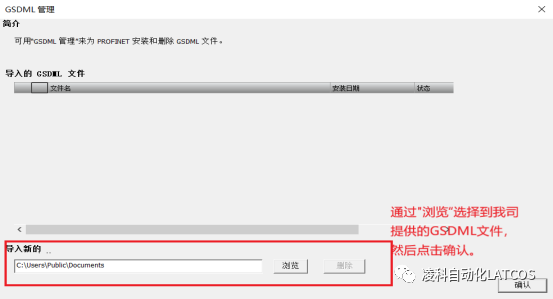

下面將R51C1-PN(-PRO)的GSD文件導入到S7-200SMART中，如下圖所示：

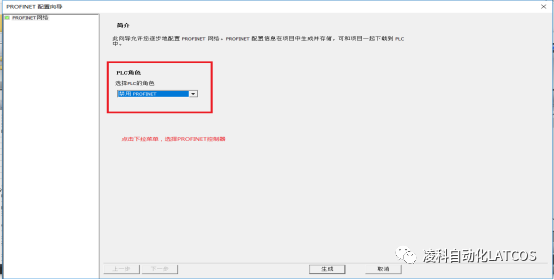

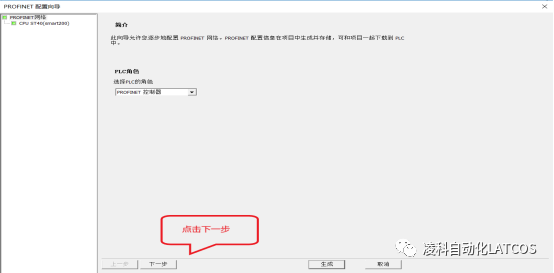

2、PROFINET向?qū)ЫM態I/O設備R51C1-PN(-PRO)

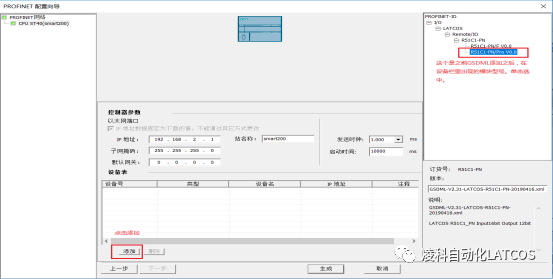

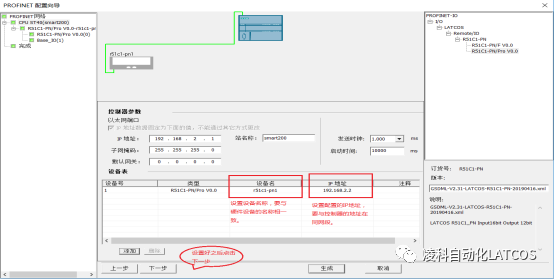

（1）添加并設置IP地址、設備名稱，如下圖所示：

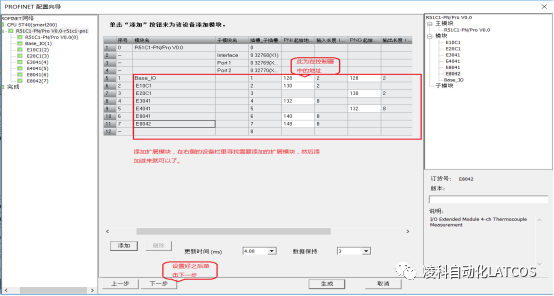

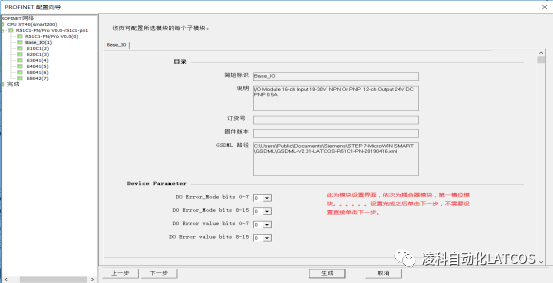

（2）添加擴展模塊

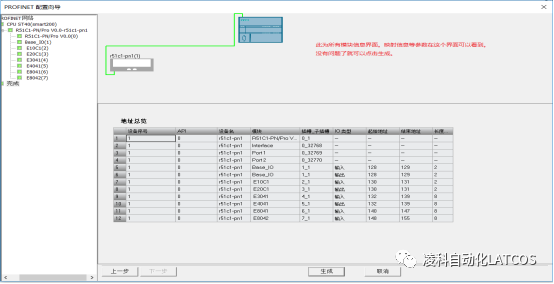

（3）最后生成，如下圖所示：

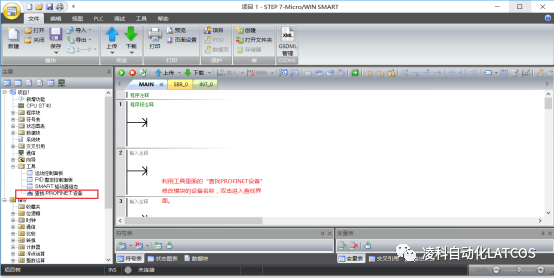

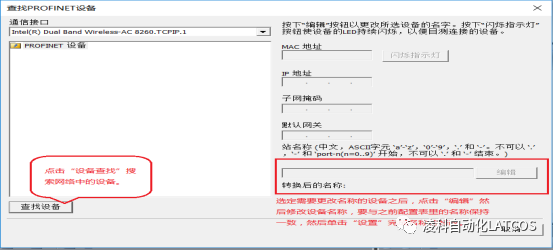

（4）設備名稱修改

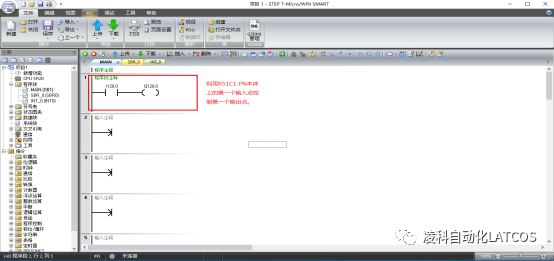

（5）編程實現通過R51C1-PN(-PRO)對繼電器進行啟停設定

整個步驟大概就是這樣了，還是非常簡單的。
